產品名稱 Product Name
單柱油壓機 KG型(開式)油壓機

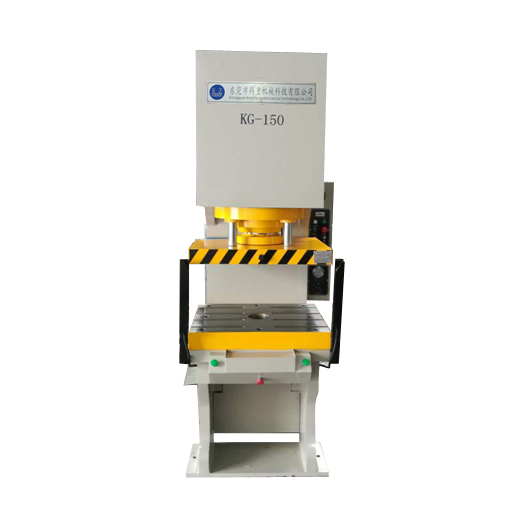

產品圖片 Product Picture
產品特點 Product Features
1、采用內置式快速缸,空行程速度快,生產效率高;
2、方便的手動調整機構可調整壓頭或上工作臺在行程中任意位置壓制,也可在設計行程內任意調整快進和工進行程的長短;
3、壓力可按工藝需要無級調整;
4、整體焊接的堅固開式結構可使機身保持足夠剛性的同時擁有最方便的操作空間。
適用范圍 Application
1、金屬或非金屬零件的壓印、成形、淺拉伸、整形及壓力裝配等；
2、眼鏡、鎖具及五金零件的壓制、電子接插件、電器零件、電機轉、定子壓裝等。
技術參數 Parameters
|
型號 |
KG-05 |
KG-10 |
KG-15 |
KG-25 |
KG-50 |
KG-75 |
KG-100 |
||
|
公稱力 |
ton |
5 |
10 |
15 |
25 |
50 |
75 |
100 |
|
|
系統最大工作壓力 |
MPa |
13 |
12 |
15 |
16 |
16 |
16 |
18 |
|
|
最大行程 |
mm |
180 |
200 |
200 |
200 |
200 |
300 |
300 |
|
|
開口高度 |
mm |
350 |
400 |
400 |
450 |
450 |
500 |
550 |
|
|
喉深 |
mm |
150 |
175 |
175 |
200 |
225 |
275 |
325 |
|
|
快下速度 |
mm/s |
200 |
200 |
200 |
300 |
230 |
200 |
200 |
|
|
壓制速度 |
mm/s |
40 |
30 |
25 |
25 |
20 |
15 |
18 |
|
|
回程速度 |
mm/s |
200 |
200 |
200 |
200 |
200 |
180 |
200 |
|
|
模柄孔尺寸 |
mm |
φ30×55 |
φ30×55 |
φ40×60 |
φ40×60 |
φ50×70 |
φ60×75 |
φ60×75 |
|
|
活動工作臺尺寸 |
mm |
-- |
-- |
-- |
-- |
280×400 |
350×480 |
400×520 |
|
|
固定工作臺尺寸 |
mm |
300×440 |
350×450 |
350×450 |
400×460 |
450×550 |
550×650 |
650×800 |
|
|
固定工作臺距地面高度 |
mm |
850 |
850 |
850 |
850 |
850 |
850 |
850 |
|
|
機器外形尺寸 |
左右L-R |
mm |
580 |
610 |
620 |
620 |
720 |
850 |
965 |
|
前后F-B |
mm |
930 |
940 |
1000 |
1100 |
1230 |
1440 |
1720 |
|
|
高H |
mm |
1770 |
1880 |
1900 |
2020 |
2100 |
2330 |
2390 |
|
|
電機功率 |
kw |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
|
|
機器參考重量 |
Kgs |
980 |
1020 |
1120 |
1480 |
3050 |
4100 |
6800 |
|
產品優化部分參數可能有調整，參數以合同方案為準。
如對機器有特殊要求請聯系我們，我們將為您量身定做提供優質的解決方案！
單柱油壓機用途： 廣泛用于汽車零配件、家電、五金、橡膠、粉末冶金等行業的軸類零件、型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可以進行一般粉末、塑料制品的壓制裝配-彎曲-鉚壓-熱壓-壓印加工的機器
廣泛用于汽車零配件、家電、五金、
橡膠、粉末冶金等行業的軸類零件、型材等的校正工藝，軸、套類零件的壓裝以及簡單板材零件的拉伸、彎曲、壓印、成形、落料等工藝，也可以進行一般粉末、塑料制品的壓制裝配-彎曲-鉚壓-熱壓-壓印加工等.
結構特點
應用現代優化設計理念與分析軟件，進行受力分析和優化設計。機身采用QT450球墨鑄鐵并經過各種必要的熱處理保證鑄件性能。液壓控制采用二通插裝閥集成系統，動作可靠、使用壽命長、液壓沖擊小、并減少連接管理與泄漏點。
液壓系統采用按鈕集中控制，具有點動、自動、腳踏三種操作方式切換使用。
